01方案概述



　　阳台光伏微型逆变器（以下简称“阳台微逆”）是针对家庭阳台分布式光伏系统设计的小型化、高可靠性电力转换设备，可将光伏组件输出的直

流电高效转换为符合电网标准的交流电，实现就近并网或本地负载供电。本方案采用GigaDevice GD32E513RET6作为主控芯片，充分利用其高性

能、低功耗、丰富外设及宽温工作特性，结合高效功率变换拓扑，打造适配500W级阳台光伏系统的高性价比解决方案，具备MPPT

（最大功率点跟踪）精度高、并网电能质量优、保护功能完善、通信便捷等优势。



　　02系统架构与使用示意图

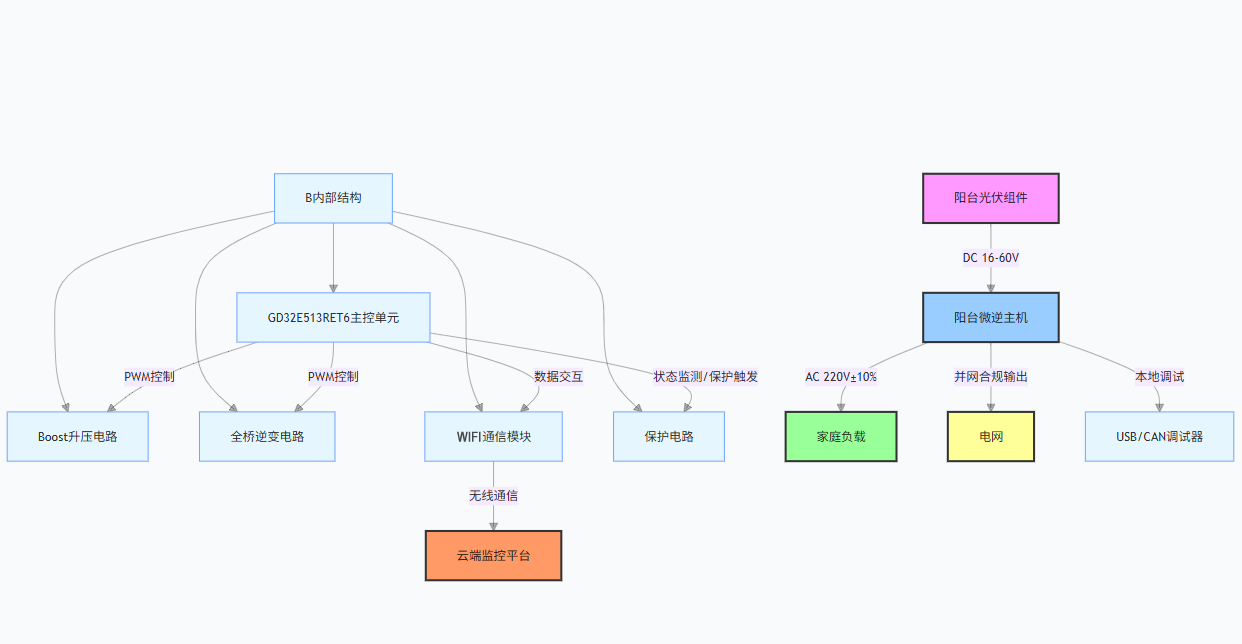

　　1系统架构原理

        阳台微逆系统以GD32E513RET6为主控核心，分为直流采样与MPPT控制模块、功率变换模块、并网控制与电能质量调节模块、通信与监控模块

及保护模块五大核心部分，具体架构如下：



　　1.直流侧：光伏组件输出直流电，经防反接电路后，由GD32E513RET6的ADC外设采集电压、电流信号，通过内置MPPT算法



（如扰动观察法或电导增量法）输出PWM信号，控制Boost电路调节光伏输出电压，追踪最大功率点。



　　2.功率变换：Boost电路输出的高压直流电，经全桥逆变器（由IGBT/MOSFET构成）转换为交流电，GD32E513RET6通过高级定时器



（TIMER0/TIMER7）输出高精度PWM波，控制功率器件开关，实现直流-交流变换。



　　3.并网控制：通过GD32E513RET6的ADC采集电网电压、频率信号，结合锁相环（PLL）算法实现与电网的同步，调节输出交流电的幅值、



频率和相位，确保并网电能质量（THD<3%）。



　　4.通信与监控：通过GD32E513RET6的USART外设连接WiFi模块，实现与云端监控平台的数据交互，上传发电功率、电压、电流、故障状



态等信息；同时支持通过USB（USBD外设）或CAN接口进行本地调试与参数配置。



　　5.保护功能：GD32E513RET6通过ADC、比较器（CMP）及定时器实时监测系统状态，实现过压/欠压、过流、过频/欠频、防孤岛、过载、



直流反接等多重保护，故障时快速切断功率通路并上报告警。



　　2阳台微逆使用示意图



　　示意图说明：



　　1.光伏组件：单块或多块串联的阳台光伏板（最大推荐功率600Wp，开路电压≤60Vdc），安装于阳台栏杆或墙面。



　　2.微逆主机：体积小巧（建议尺寸：230x250x31mm），壁挂式安装于阳台角落，防护等级IP67，适应户外潮湿、温差变化环境。



　　3.负载与电网：微逆输出优先供给家庭本地负载（如灯光、家电），多余电能并网；电网停电时可切换至“离网模式”（需选配储能模块）



保障关键负载供电。



　　4.监控与调试：通过云端平台远程查看发电量、设备状态；本地可通过USB或CAN接口调试参数（如并网电压、频率阈值）。



　　03核心硬件设计（基于GD32E513RET6）



　　GD32E513RET6作为主控芯片，其外设资源与阳台微逆的功能需求高度匹配，核心硬件接口设计如下：

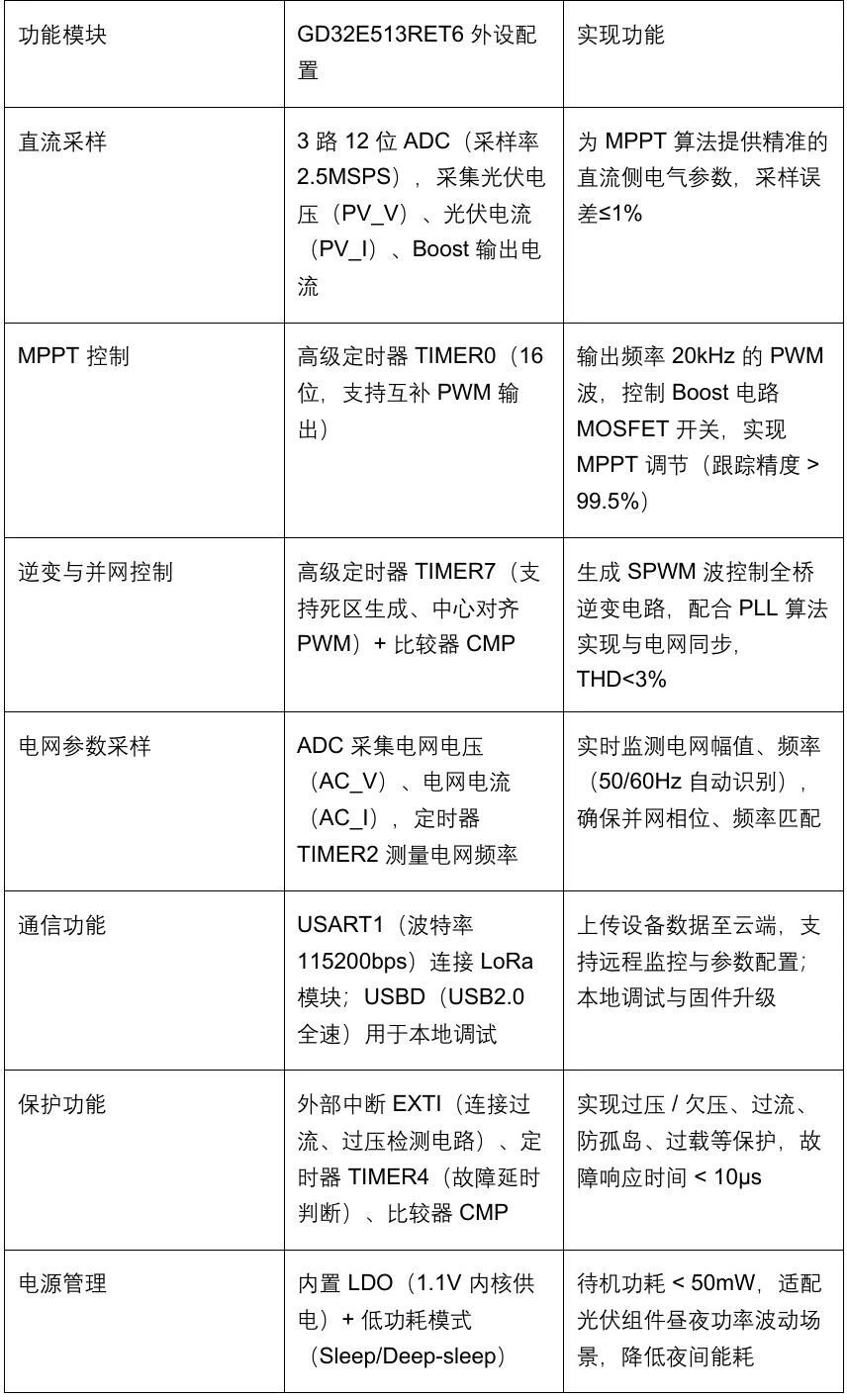

　　1核心外设应用方案



　　2关键硬件选型1.功率器件：Boost电路选用650V N沟道MOSFET，全桥逆变电路选用650V/15A IGBT模块，适配500W功率等级与



60Vdc输入电压。



　　2.采样器件：电流采样采用高精度分流电阻（0.01Ω/1W）+运算放大器，电压采样采用分压电阻网络（精度1%），确保采样精度。



　　3.通信模块：WiFi模块选用GD32VW553模组（支持2.4GHz频段），通过家庭WiFi接入互联网，通过云端服务器支持手机端APP



显示设备状态和发电量、电压、电流等所有电性能数据。



　　4.滤波器件：输入侧采用电解电容（3300μF/63V*4）+陶瓷电容（100nF）组合滤波，输出侧采用LC滤波网络，具有降低EMI谐波和防雷作用。



　　04软件功能模块设计



　　以GD32E513RET6为核心，软件采用模块化设计，基于RT-Thread实时操作系统（或裸机架构）开发，主要包含以下功能模块：



　　1 MPPT控制模块基于电导增量法实现MPPT算法，通过ADC周期性采集光伏电压和电流（采样周期10ms），计算功率变化率与电压变化率的比

值，判断光伏组件工作点与最大功率点的偏差，通过TIMER0输出PWM占空比调节指令，控制Boost电路输出电压，使光伏组件始终工作在最大功率

点，跟踪精度>99.5%，适应光照强度、温度变化导致的功率波动。



　　2逆变与并网同步模块1.SPWM生成：通过SHRTIMER生成正弦脉冲宽度调制（SPWM）波，结合死区控制

（死区时间可配置，典型值200nS），避免功率器件直通损坏。



　　2.电网锁相：采用软件实现三相锁相环（PLL），通过ADC采集电网电压过零点，调节SPWM波的相位与频率，实现与电网的同步

（同步误差<0.5°），确保并网电流与电网电压同频同相，功率因数控制在0.85~0.85（滞后/超前）范围内。



　　3数据采集与处理模块周期性采集直流侧（光伏电压、电流、Boost输出电压）、交流侧（电网电压、并网电流、输出功率）及设备状态

（温度、故障标志）数据，通过GD32E513RET6的DMA控制器实现ADC数据高速传输，降低CPU负载；数据经滤波（滑动平均滤波）、校准后，

用于控制算法输入、状态显示及上传。



　　4通信与监控模块1.上行通信：通过USART1与WiFi模块通信，实时上传发电数据（实时功率、当日发电量、累计发电量）、设备状态

（正常/故障）及告警信息（过压/过流等）至云端监控平台，并通过APP实时观察所有数据。



　　2.下行通信：通过云服务器，配置并网参数（如电网电压范围、频率范围）、MPPT启动电压阈值等；本地通过USB（USBD外设）连接电脑，

支持调试指令交互与固件升级。

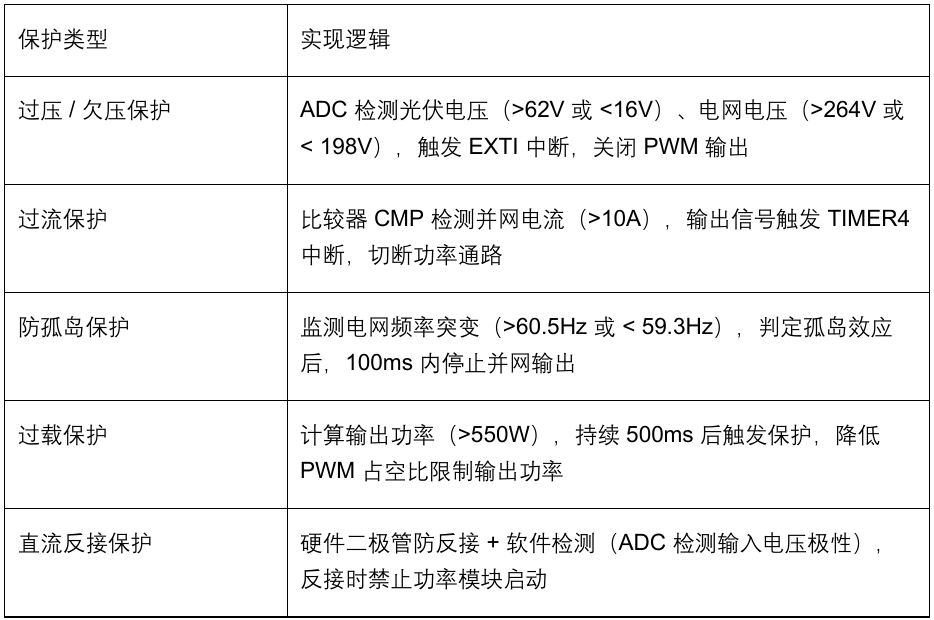

　　5保护与故障处理模块



　　故障发生时，系统立即执行保护动作（关闭PWM输出、切断并网继电器），并通过WiFi上传故障代码，同时点亮LED故障指示灯

（不同故障对应不同闪烁频率）。



　　05关键参数表

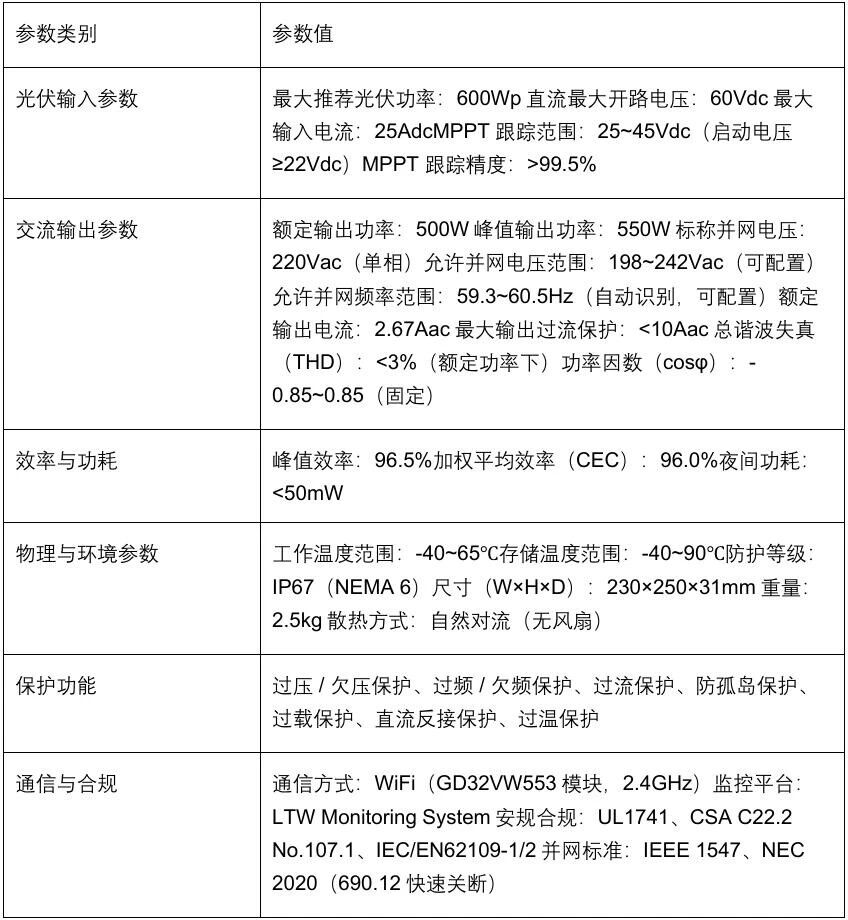

　　1阳台微逆整机参数（500W级）

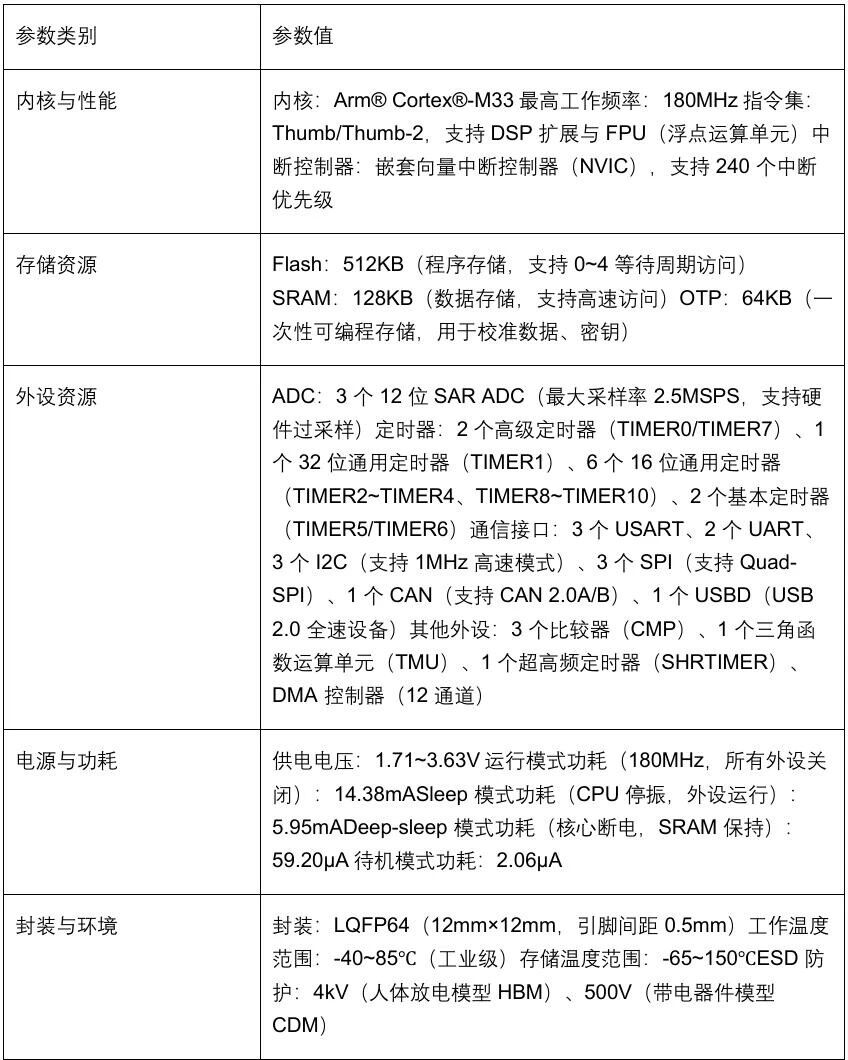

　　2 GD32E513RET6主控芯片参数



　　06方案优势



　　1.高性能主控适配性强：GD32E513RET6基于Cortex-M33内核，180MHz主频与DSP/FPU扩展，可高效运行MPPT、PLL等复杂算法，12位

ADC与丰富定时器确保精准控制，满足微逆对实时性、控制精度的需求。



　　2.高可靠性与宽环境适应性：主控芯片工作温度范围-40~85℃，防护等级IP67的整机设计，适应阳台户外潮湿、温差大的环境；完善的硬件保

护与软件故障处理机制，降低设备故障率。



　　3.高性价比与易集成：GD32E513RET6集成丰富外设（ADC、定时器、通信接口等），减少外部芯片数量

（如无需额外配置PWM控制器、通信芯片），降低硬件成本与PCB面积，适配阳台微逆小型化需求。



　　4.灵活的通信与监控：支持WiFi云端通信与USART本地调试，适配家庭用户对设备状态监控、发电量统计的需求，同时支持并网参数远程配置，

提升运维便捷性。



　　5.高效节能：MPPT跟踪效率>99.5%，整机峰值效率96.5%，夜间待机功耗<50mW，兼顾发电效率与节能需求，提升用户收益。



　　07应用场景与安装建议



　　1典型应用场景1.家庭阳台分布式光伏系统（1~2块300Wp光伏组件串联），实现光伏发电就近并网，抵消家庭部分用电负荷，降低电费支出。



　　2.公寓、别墅阳台小型光伏系统，适配城市住宅有限安装空间，无需大规模施工，安装便捷。



　　2安装建议1.微逆主机安装于阳台墙面（距离地面≥1.5m），避免阳光直射与雨水直接冲刷，确保通风良好以保障自然散热效果。



　　2.光伏组件安装于阳台栏杆或朝南墙面，倾角建议30°~45°，最大化接收光照；组件输出线缆采用PV1-F光伏专用线缆，接入微逆直流输入端

（注意正负极性）。



　　3.交流输出端通过漏电保护开关接入家庭电网（需符合当地电网规范），并预留通信天线安装位置（天线建议朝向开阔区域）。
