N32G435通用无感磁场定向控制（FOC）电机驱动方案
文章出处：未知 人气：发表时间：2026-05-23 13:59
现实场景中，电机无处不在，你的身边就有数不清的电机，从吹风机到冰箱、空调家电，都需要电机驱动。
从市场前景看，全球电机驱动芯片市场预计将从2025年的68亿美元增长至2035年的121.6亿美元。在中国市场，无刷直流电机（BLDC）
及驱动产品预计将以15.7%的年复合增长率持续扩张，为风机、水泵、跑步机等场景提供了关键升级窗口。
然而，行业长期面临开发周期长、电机适配难、重载启动不稳定等痛点。基于N32G435的通用无感磁场定向控制（FOC）电机驱动方案，
精准破解了这些难题。它采用自适应观测器与闭环启动策略，实现全程无传感磁场定向控制，显著降低成本并提升可量产性。
目前，本方案已通过大规模市场批量验证，具备成熟的量产基础与工业可靠性。
方案优势：
高性价比：支持单/双/三电阻多种采样方式，灵活匹配不同功率需求
平台化设计：同一软硬件平台，通过参数配置适配各类永磁同步电机
启动可靠：闭环启动，启动过程丝滑，支持重载启动
易开发：参数化配置，只需简单设置参数，可实现重载无感启动，优秀的弱磁控制，便捷拓宽调速范围；快速适配风机、水泵、跑步机等多种应用
方案核心：N32G435通用FOC控制MCU
N32G435是国民技术面向高性能电机控制打造的主流型MCU，集成多项关键外设，凭借强大算力与灵活接口，单芯片即可完成无感磁场定向
控制（FOC）。
控制（FOC）。
N32G435用于电机控制有如下特性：
高性能内核：基于Cortex-M4F内核，主频108MHz
高性能模拟：1个12bit 5Msps ADC，2个轨到轨运算放大器，2个高速模拟比较器
高级定时器：2个16bit高级定时计数器，9.25nS控制精度
丰富的通信接口：5个U(S)ART，1个LPUART，2个I2C接口，2个SPI接口，1个USB 2.0，1个CAN 2.0

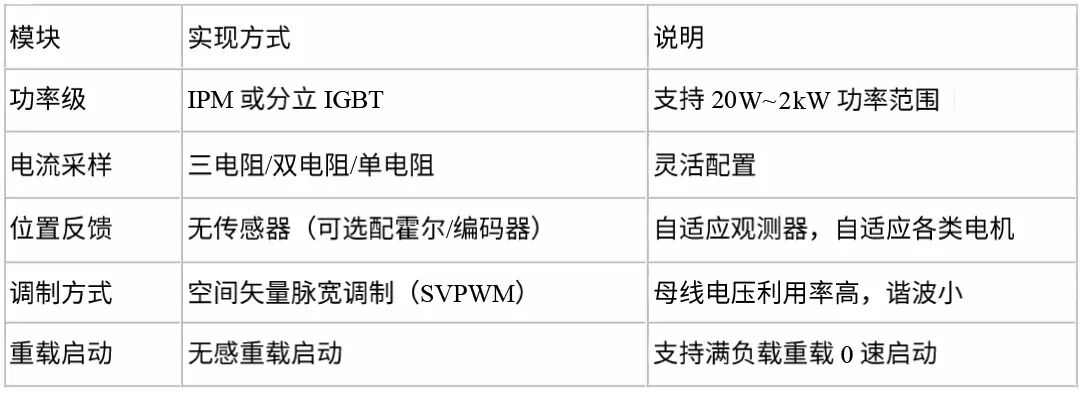

方案构成
方案技术指标与特点
关键参数
输入电压：180~250V AC
额定功率：20W~2kW
PWM频率：5kHz~20kHz
速度控制精度：±1rpm（稳态，无传感器）
调速范围：1:100（无传感器）
保护功能：过流、过压、欠压、过温、堵转
核心算法特性
启动策略：全程闭环控制，支持满负载重载0速启动
弱磁控制：支持恒功率区弱磁升速，拓宽调速范围
观测器：自适应观察器，各类电机通用，实现全品类电机宽速范围无传感器控制
方案适用场景
新风机/排风机
工业吊扇
循环水泵/增压泵
和面机
跑步机
空压机、小型工业设备
总结与联系
基于N32G435CBL7的通用无感磁场定向控制（FOC）电机驱动方案，以高性价比、强通用性、启动可靠为核心优势，通过自适应观测器、
闭环重载启动、弱磁控制等关键技术，为电机驱动厂商提供低成本、易开发、可量产的一站式解决方案。
