兆易创新GD32C2x1落地扇驱动解决方案
文章出处：未知 人气：发表时间：2025-11-25 13:42

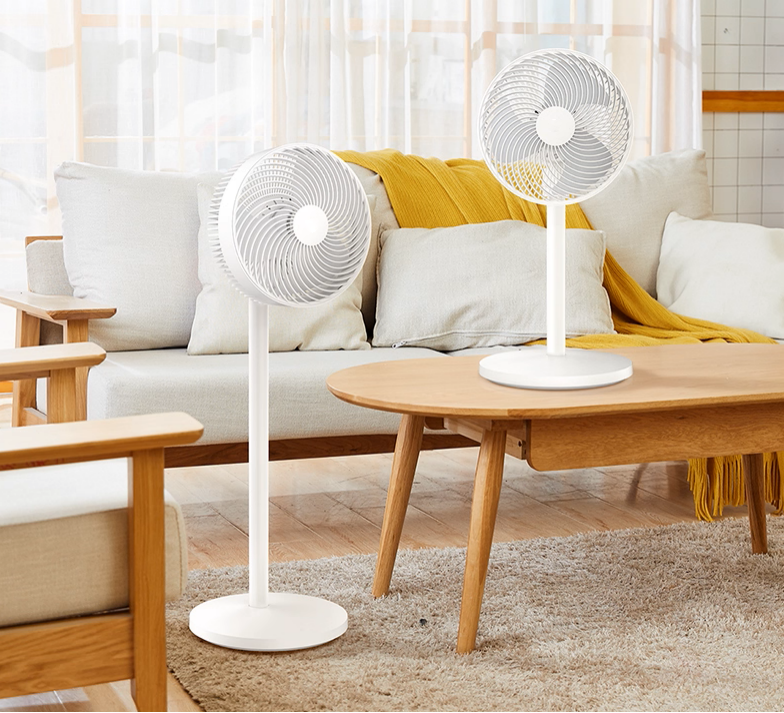

风扇为我们的生活带来了清凉与舒适，是炎热季节中不可或缺的电器之一。在风扇方案开发中，高效节能、低噪音、风速调节精准、
智能控制、安全防护等，都是在开发过程中经常会遇到的技术难点。
基于GD32C2x1 MCU的电风扇方案在针对功耗、降噪的技术难点，有针对性的一一解决，并取得了新的突破，整体方案在体感与成
本两方面都取得不错成果。
方案性能介绍
支持直流/交流电机：电机运转低噪音
扇叶平衡校正：旋转震动低噪音
节能：最小功率低至22.3W（直流风扇）
快速可靠启动：ms级响应速度，风速随心所动大风量：7羽叶片，风量高达28m³/min
智能控制：3种控制方式无缝切换，按键、语音、手机灵活控制
智能场景：配合家电使用，可以加速热气/冷风的室内循环，加快升温/降温速度
睡眠模式：结合人体睡眠规律，智能控制电机转速，呵护睡眠
安全防护：多重电路防护；童锁功能；使用安全格栅，防止手指误入
大角度送风：水平90°自动摇头，36°俯仰调节，多角度广幅扫风
使用灵活：台地两用，高低自由切换，满足各种需求
结构简单：模块化设计，轻松拆装
应用框图

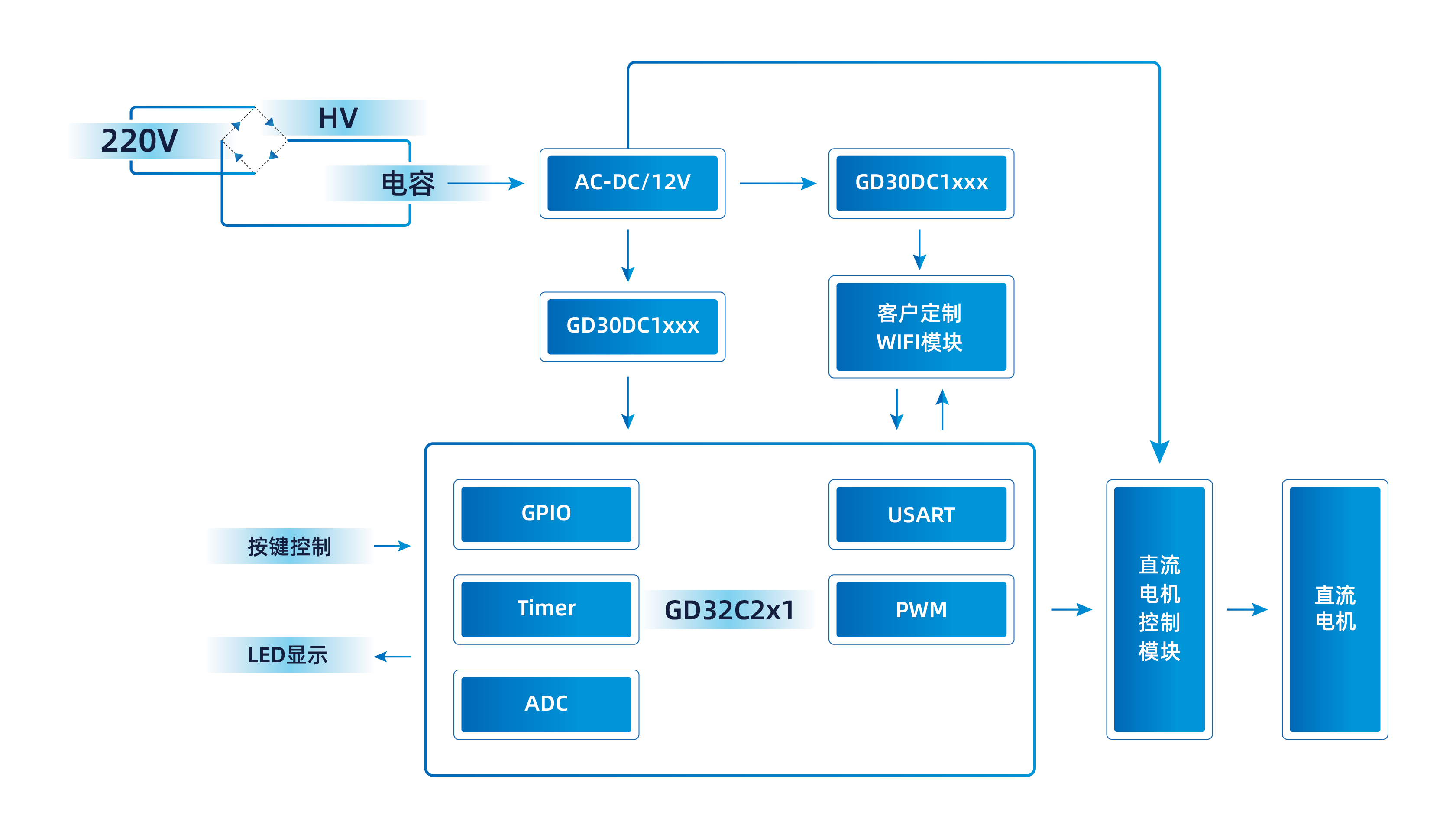

方案一：直流风扇

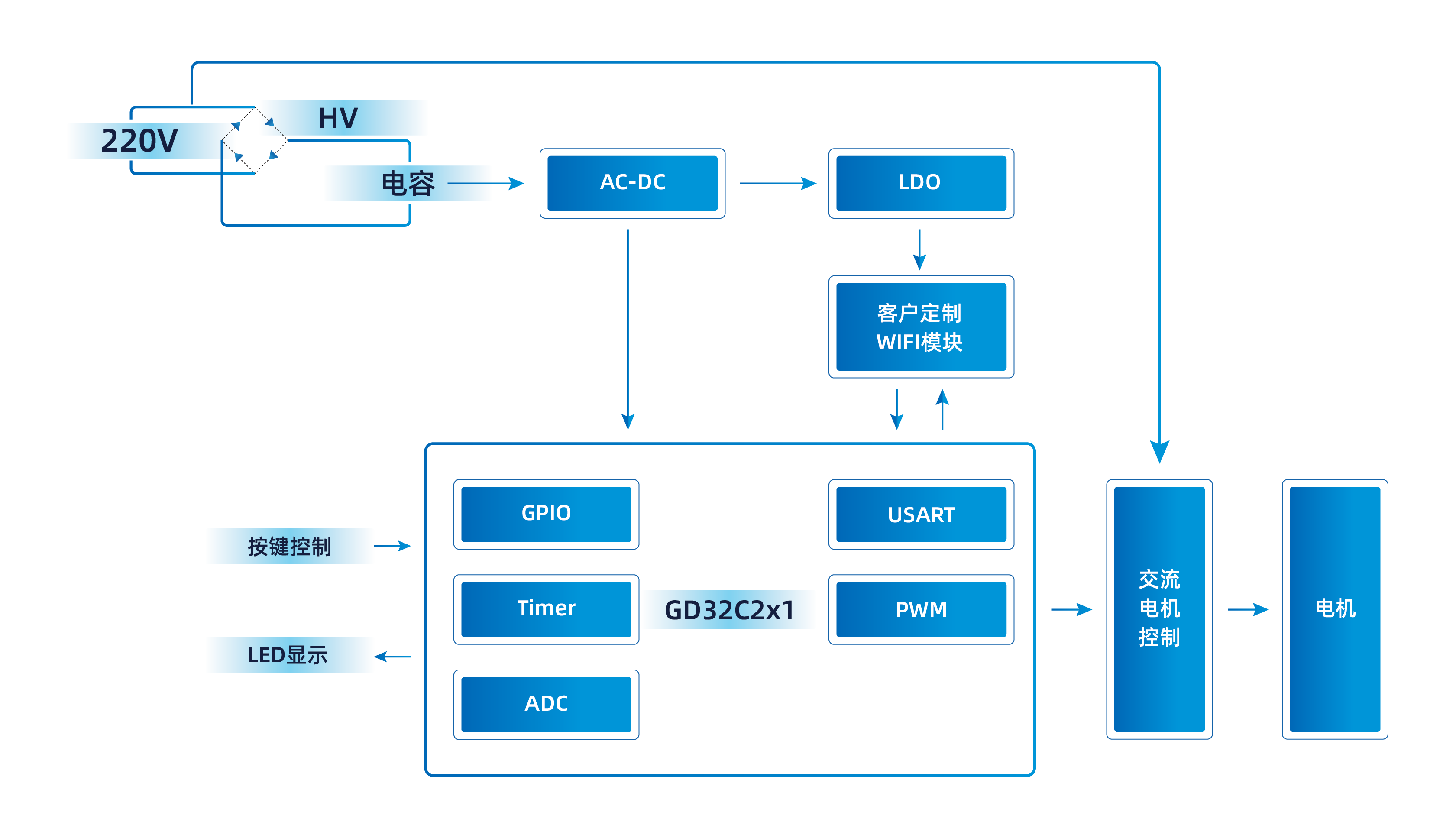

方案二：交流风扇
GD32C2x1性能参数
内核：Arm Cortex-M23
Max Speed：48MHz
Flash：64K
SRAM：8K
高速高精度（12bit）ADC×1 1.6Msps，最大10通道
高级定时器×1，支持三相PWM互补输出和死区管理
通用定时器（16bit）×4
基本定时器×1
芯片外设：SPI×2、I2C×1、USART×2、RTC×1、Comp×1
供电电压：2.3~5.5V
工作温度：-40℃~85℃工业级温度范围
