极海APM32F407功率优化器应用方案
文章出处：未知 人气：发表时间：2025-08-12 11:07

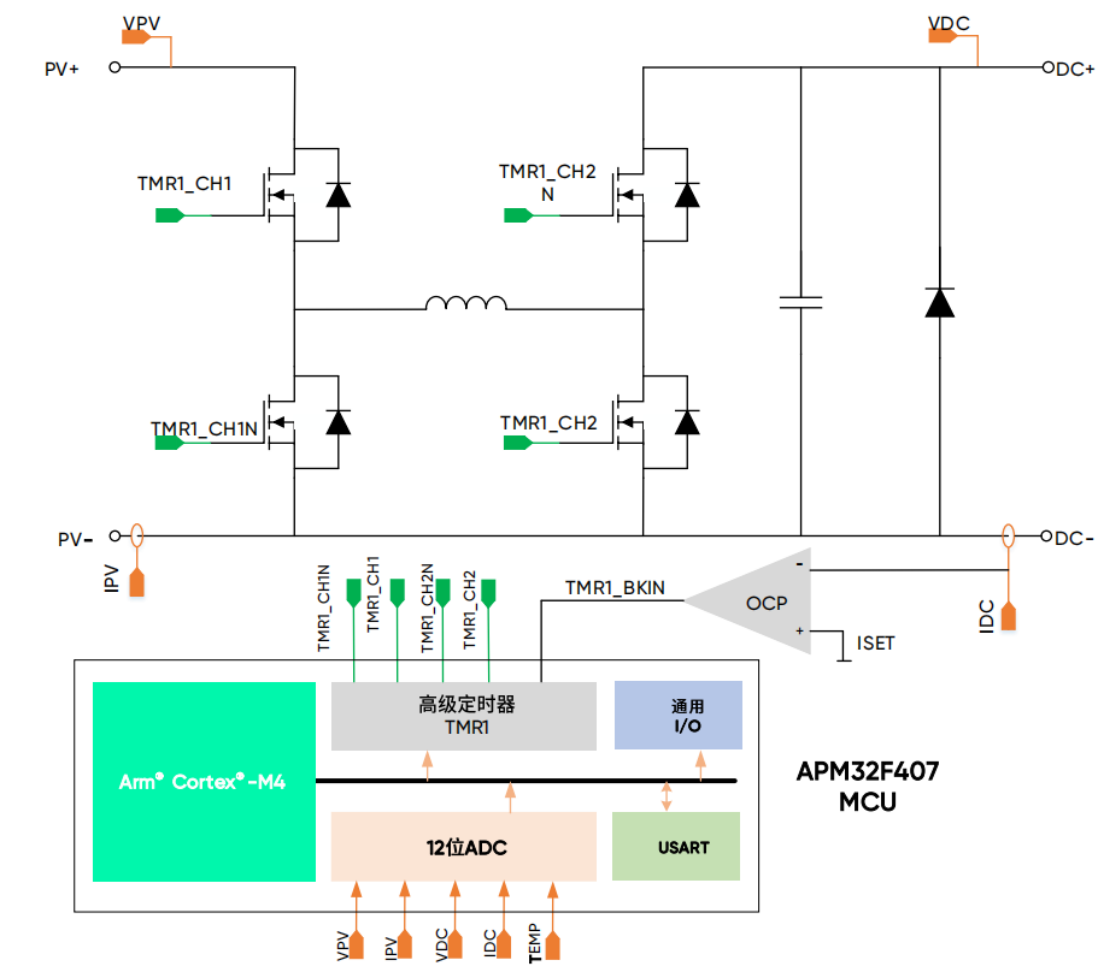

功率优化器是一种光伏直流输入/输出的组件级别DC/DC转换器。极海推出的功率优化器应用方案，主控采用APM32F407系列
MCU实现，通过ADC模块获取光伏输入/输出的电压、电流。光伏输入电压、电流主要用于实现MPPT算法、控制系统环路、以及辅
助软件保护。MPPT算法获取最大功率点的电压后，通过输出占空比由环路控制来实现最大功率点电压的实时追踪。MCU的高级定时
器模块可按照要求输出特定占空比的PWM波形来控制电路，实现功率优化器的功能，同时通过其通讯接口还可与外界进行数据交互
和接收调度。
方案优势：
32位Arm®Cortex®-M4内核，最高主频168MHz，支持MPPT算法及DC/DC环路控制；
内置3个12位高精度ADC，每个ADC多达21个外部通道，支持DMA，满足功率优化器2通道电压跟2通道电流采集需求；
2个可以提供7通道PWM输出的16位高级定时器TMR1、TMR8，支持死区生成和刹车输入等功能，满足功率优化器4个开关器件的控制
需求；刹车输入可在紧急情况下快速停机保护器件免受损坏；
4个USART通讯接口，满足电池以及上层系统的交互需求；
Flash容量最高为1MB，SRAM容量最高为192KB，满足程序存储和运算要求，有冗余便于程序扩展；
4KB备份寄存器可以灵活保存控制参数，无需外部EEPROM
