根据 Fortune Business Insight 数据统计，2022年全球电动汽车充电桩市场规模已达120亿美元，其中以中国为主的亚太地区占有73.2亿美元份额。电动汽车销量与普及率的高速增长将推动全球充电桩市场的快速发展，预计该市场年复合增长率可达36.0%，于2030年增长至1410.8亿美元规模。

面向EV交流充电桩市场需求，极海采用基于Cortex-M4F内核的高适配型APM32F411系列MCU实现应用。该芯片具有高速运算能力，可满足系统精确的电源管理与充电控制需求;具备多种工作模式，实现灵活的充电桩运行控制;拥有丰富的高精度外设资源，以实现对系统参数的高精度监控，并简化系统设计。凭借APM32F411系列MCU优秀的产品特性，可满足市场对充电桩应用在功耗、性能、性价比等方面的综合需求。

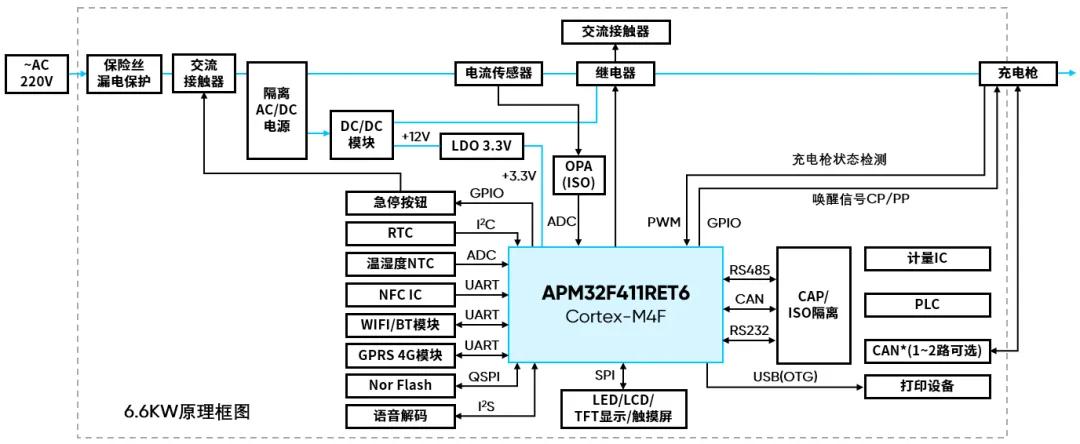

　                                                                           　APM32F411 EV交流充电桩方案特点



　　该方案主要应用于6.6KW交流智能家桩/小区共享桩/商业停车场/企事业单位停车/汽车租赁/运营商停车等场合，主要特点：

　　高效可靠充电管理

　　■  交流充电功能，支持单枪充电(可扩展到双充14KW)，最大6.6KW充电

　　■  过流、短路、过压、欠压、漏电、防雷击、充电、联机中断保护功能，板载隔离器件、保险丝、漏电保护器，保障器件安全及系统稳定性

　　■  采用专用AC/DC辅助电源模块，实现稳定供电

　　■  设有故障紧急停充功能

　　高精准测量监控

　　■  内置温度传感器，可实时监控环境温度

　　■  外接低功耗RTC芯片，保证充电时间准确性

　　■  控制多路LED，实现充电状态指示

　　■  采用IC型温度传感器与互感器结合，实现高效准确电流采样

　　■  外挂专用计量IC，实现准确电量测量

　　■  采用4G通讯模块，支持后台实时监控管理

　　■  外挂EEPROM，实时保存数据/状态信息及通用设置等信息

　　■  通过QSPI接口，可外挂Nor Flash，保存长时间充电信息记录及状态信息多样化通讯交互

　　■ 内置NFC芯片/BLE/WIFI模块，支持IC卡/NFC/蓝牙支付，可拓展PLC/Ethernet通讯;与充电枪可选择CAN通讯，也可通过CP/PP信号来实现互动

　　■  外接语音芯片，可语音提示功能

　　■  支持TFT触摸屏显示及人机交互功能(选配)

　　■  USB通讯接口，可实现连接打印模块功能(选配)

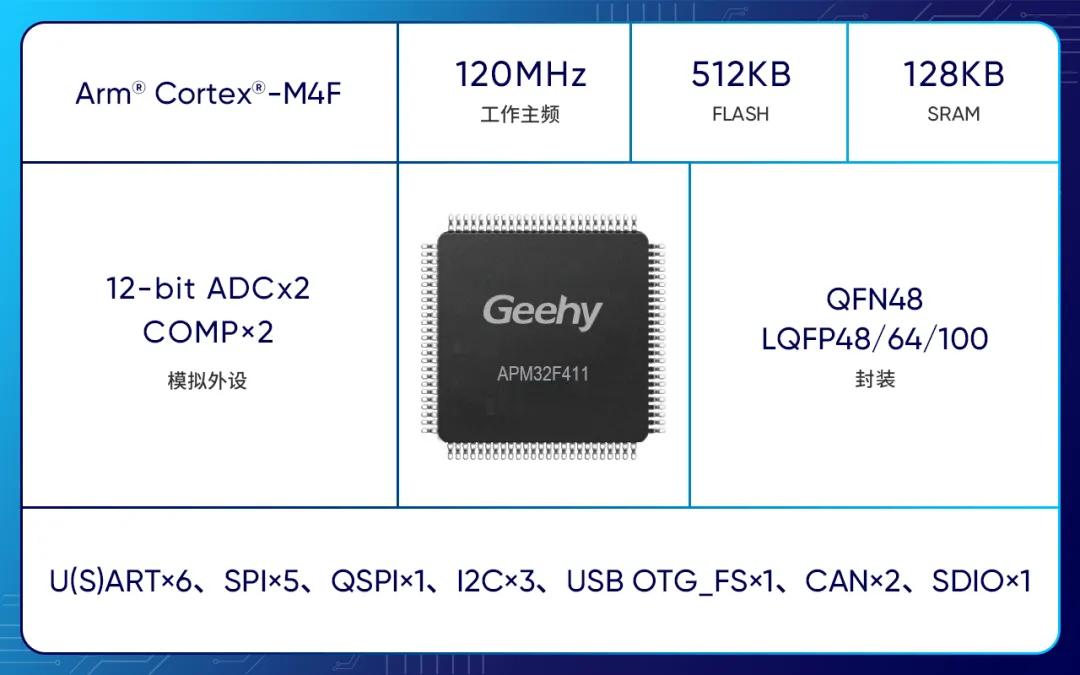

　　APM32F411 MCU性能优势

　　■  采用Cortex-M4F内核，120MHz高主频可同步实现多任务处理

　　■  512K Flash，128KB SRAM，支持FOTA远程升级及各种协议转换应用

　　■  6路U(S)ART，可外接WIFI/BLE模块/NFC的多种通讯模块

　　■  I2S可扩展语音解码IC

　　■  内置QSPI接口，可以实现外挂64M Nor Flash实现大容量信息存储

　　■  FS USB(OTG)接口，可以实现外接打印设备或者U盘读取信息等功能

　　■  5路SPI,3路I2C，最高通讯速率可达50Mbit/s，可实现IC卡支付/外接RTC芯片/TFT/LCD显示屏连接等功能，也可实现与计量IC通讯

　　■  支持2路CAN通讯，除了可与充电枪通讯，也可方便扩展其他通讯设备连接

　　■  采用APM32F411RET6 (LQFP64)，需要更多资源及功能，可以拓展到APM32F411VET6 (LQFP100)，更灵活满足设计需求

　　完善的开发支持

　　极海拥有灵活易用，丰富多样的软硬件开发工具与生态开发平台，无缝支持APM32F4系列产品。提供开发板、仿真与量产工具，支持Keil、IAR等软件开发工具，配套文档、SDK、移植指南等一应俱全，支持标准库和DAL库开发，助力用户缩短产品设计时间、降低开发成本，实现性能最优化。

　　APM32F411系列工业级高性能高适配MCU，凭借高性价比、高稳定性、强抗干扰性、高一致性、供货周期稳定等优势，已在电力设备、电机应用、3D打印、机器人、无人机等市场得到广泛应用。
