指尖灵动，智享生活：思瑞浦推出了TPS32 HMI应用方案。随着消费和工业应用产品对人机交互体验更人性化和智能化的追求，人机交互接口(HMI)在显示和交互方式上也伴随着需求不断升级。显示需求从断码显示屏、点阵显示屏向TFT LCD 显示屏升级，交互方式从机械按键向电容触式摸按键/滑条、甚至全屏触摸升级。

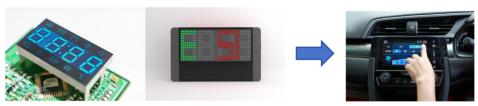

                                                                                                                              断码屏、点阵屏升级到TFT LCD彩屏

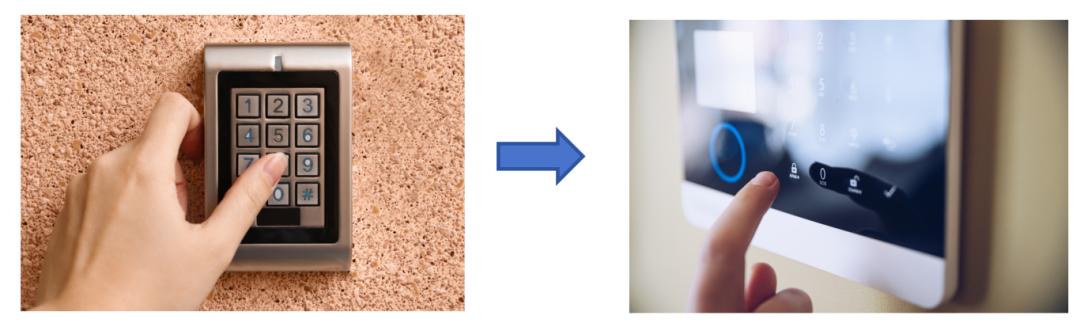

                                                                                                                                             机械按键升级到触摸按键

典型的应用产品包括：智能家电HMI(咖啡机、饮水机、豆浆机、油烟机、线控器、洗衣机等)、86盒、两轮车彩屏仪表/码表、音频功放/调音器等。

                                                                                                            带TFT LCD 彩屏，触摸按键的咖啡机

HMI显示交互的升级对MCU的性能也提出了更高的要求。

在多年深钻数模技术的丰富经验与雄厚实力的加持下，历经两年倾力打造，思瑞浦推出TPS32混合信号微控制器家族主流产品线（Mainstream Line），依托思瑞浦出色的数模混合信号处理技术能力，围绕垂直应用开发产品，优化产品设计，助力客户实现终端产品的差异化。

目前，已打造出M5和M0两大主流产品系列，其下分别有1系列与A系列两个子系列，共计26款产品。其中M5系列支持感应触摸功能，A子系列针对HMI方案应用进行了优化升级，可满足用户广泛的应用需求。

此外，思瑞浦还提供完整的开发生态系统支持，包含简单易用的配套嵌入式软件包、硬件和软件开发工具，以及第三方合作生态系统，为用户在整个设计和开发周期中提供全方位的支持，缩短客户产品的设计周期，确保流畅的用户体验。

                                                                                                                                           TPS325M5系列

TPS325M5系列作为TPS32混合信号工业微控制器家族的主流产品线成员，采用了基于Arm®v8-M架构的STAR-MC1内核，与Arm® Cortex®-M33内核指令集兼容。

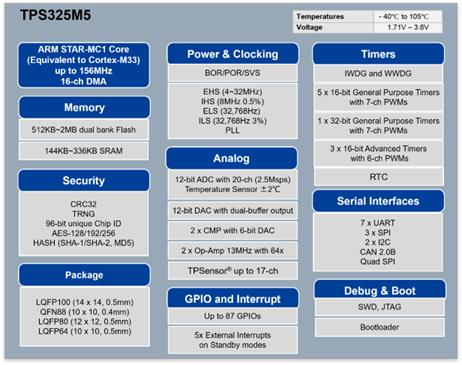

                                                                                                        TPS325M5系列系统框图

针对TFT LCD 彩屏显示的需求，TPS325M5系列提供了基于Arm v8-M架构的32位STAR-MC1内核，兼容ARM Cortex-M33指令集，工作频率高达156 MHz、最大支持2MB Flash/336KB SRAM 存储、支持XIP的QSPI外部存储接口、最大支持16bit 8080显示接口。基于4.3英寸 480X320 16位色分辨率的TFT LCD 显示屏上实测帧数超过30FPS。

针对感应触摸的应用，TPS325M5系列集成了卓越的TPSensor®电容感应专利技术。思瑞浦独特的电容触摸技术拥有自主知识产权及多项专利，支持超低功耗电容触摸唤醒，强抗噪声干扰 IEC61000-4-x测试性能优越。其高性能、高可靠性等特点能够满足多样化的工业应用需求。这项技术集成在微控制器中，可用于开发各种交互式应用，如触摸屏、触摸按钮、滑条触摸，接近感应等。

此外，TPS325M5系列还提供了丰富的数字和模拟外设，为客户的各种应用提供了All in 1 全集成方案平台。方案特点如下：


丰富通讯外设：

7个UART，2个I2C，3个SPI，1个CAN2.0B

高性能及稳定可靠的模拟外设：

多通道12位SAR ADC(ENOB：单端11.差分11.5) 支持2.5Msps以及±2°C内置温度传感器，2个高速模拟比较器，2个高带宽运放，双通道输出12位DAC

超高IO使用效率，最多可以支持87个IO端口

超低系统功耗：<5μA超低功耗电容触摸模式，支持外部中断，RTC和TPSensor®唤醒

多种封装选择：LQFP100、LQFP80、LQFP64、QFN88

                                                                             TPS325M5A系列

TPS325M5A系列内嵌思瑞浦强大的数模混合技术、具有高集成度，高能效比、丰富的外设和接口。针对HMI应用优化设计的TPS325M5A系列可以满足其功能丰富、安全高效的使用需求。

TPS325M5A系列MCU TFT LCD 显示 HMI 方案典型应用系统框图如下：


TPS325M5A系列MCU TFT LCD 显示 HMI 方案特点：

支持各种不同的显示总线接口

8位/16位8080并行接口

QSPI/SPI串行接口

多达336KB SRAM，不需要外接 PSRAM/SDRAM

高性能处理器(156MHz M33 内核带 8KB 指令/数据 Cache)，可以对BMP和JPG格式做解码实现优秀的动画效果

高达78MHz 4位数据模式QSPI接口，支持简单高效的从外部 Nor Flash 中加载显示素材到内部帧缓存

支持高帧数，对于480*320 16位色的显示屏，在16位8080的显示接口情况下，可以做到30FPS

集成思瑞浦自有专利的高性能、高可靠性电容触摸模块TPSense，支持触摸按键、滑条、接近感应等各种电容感应应用

支持 LVGL 图形库

丰富的数字和模拟外设资源，为客户的各种应用提供了All in 1 全集成方案平台

超低系统功耗：<5μA超低功耗电容触摸模式，支持外部中断，RTC和TPSensor®唤醒。为电池供电产品提供更长的续航能力。
